Что включает испытание механических анкеров и какие параметры определяются?
Испытание механических анкеров представляет собой комплекс инструментальных и натурных измерений, позволяющих определить фактическую несущую способность крепления и подтвердить его соответствие требованиям проекта, нормативной документации и технического задания. Проверка проводится непосредственно на объекте, в том числе в Сосновоборске, с учетом типа анкера, материала основания, глубины заделки, диаметра крепежа, расстояния до края конструкции и шага между соседними точками крепления.

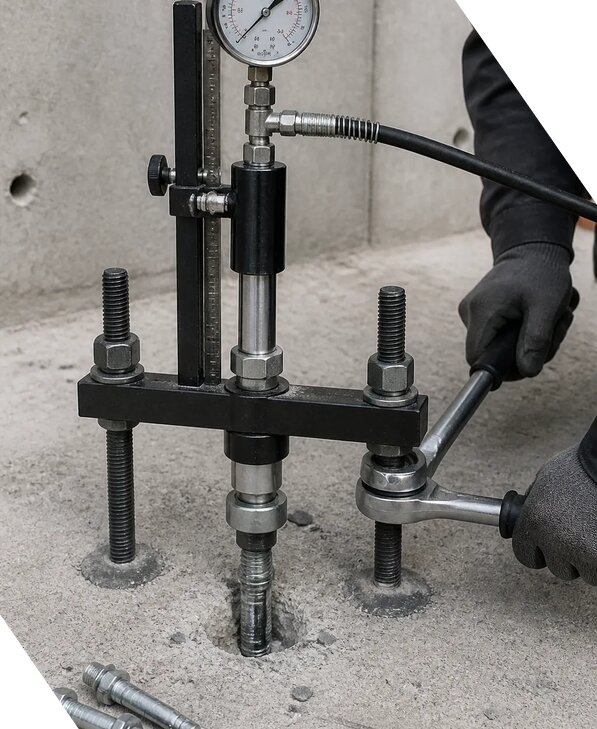

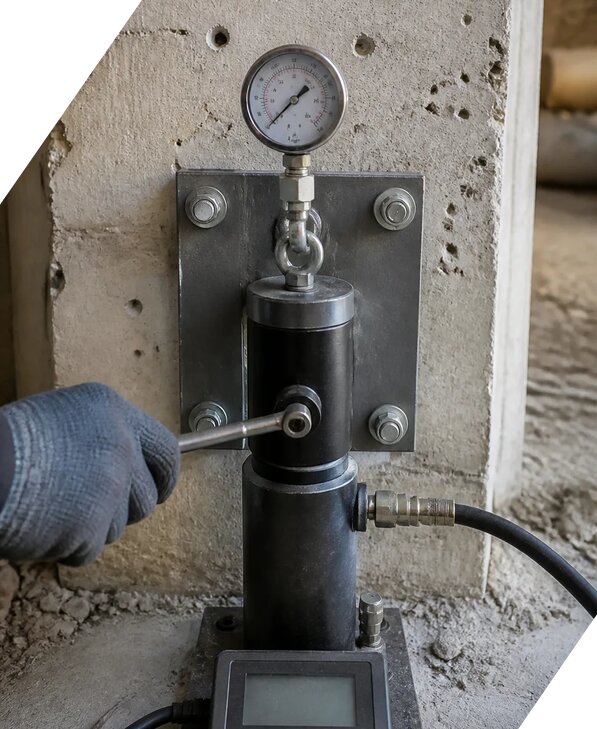

В ходе работ специалисты выполняют визуальный осмотр зоны монтажа, проверяют состояние бетонного основания, правильность установки крепежа, наличие трещин, сколов, пустот и других дефектов. Затем на анкер устанавливается нагружающее устройство, соединенное с динамометром и измерительной системой. Нагрузка прикладывается по заранее утвержденной схеме нагружения, постепенно увеличивается до заданного значения, после чего фиксируются результаты измерений.
В зависимости от поставленной задачи определяется предельное усилие, контролируется деформация крепежа, оценивается смещение анкера и фиксируется момент возможного срыва анкера или разрушения основания. Испытание крепежа может проводиться на растяжение, на сдвиг либо в комбинированном режиме. Для каждой точки регистрируются исходные данные, фактическая нагрузка, перемещение, характер поведения соединения и итоговое состояние конструкции.
По результатам лабораторного контроля оформляются протокол результатов и техническое заключение. В документах указываются примененная методика проведения, характеристики измерительного оборудования, данные об испытательном оборудовании, погрешность измерений, фактические результаты измерений и вывод о соответствии требованиям. При необходимости к отчету прикладываются фотографии, схема расположения анкеров и рекомендации по дальнейшей эксплуатации или усилению креплений.
Как проводится испытание анкеров на вырыв и растяжение?
Испытание механических анкеров на растяжение применяется для проверки способности крепежа воспринимать осевую нагрузку, направленную на вырыв из бетонного основания. Такая процедура востребована при контроле монтажа фасадных систем, ограждений, инженерных коммуникаций, закладных элементов, технологического оборудования и других конструкций, где надежность соединения зависит от качества установки анкера.
Перед началом испытаний специалисты изучают техническое задание, проектные значения нагрузок, сведения о типе крепежа и основании. Определяются контрольные точки, подбирается нагружающее устройство, проверяется исправность динамометра и выполняется настройка измерительной системы. Если анкер связан с закладной деталью или монтажной петлей, оценивается не только сам крепеж, но и состояние узла в целом. Это позволяет выявить слабое звено соединения, включая недостаточную глубину установки, неправильную затяжку или локальное разрушение бетона.
Нагрузка прикладывается плавно, ступенчато или непрерывно, в соответствии с принятой методикой проведения. На каждом этапе фиксируются усилие и перемещение анкера. Одновременно контролируются появление трещин, раскрытие дефектов, поворот опорной детали и изменение положения оборудования. Испытание прекращается при достижении контрольной нагрузки, превышении допустимой деформации, появлении признаков срыва анкера либо при разрушении основания. Конкретный критерий остановки определяется нормативной документацией и условиями объекта.
После завершения работ проводится анализ полученных данных. Сравниваются проектное и фактическое предельное усилие, рассчитывается коэффициент запаса, оценивается несущая способность крепления и делается вывод о возможности дальнейшей эксплуатации. В протоколе результатов отражаются место испытания, тип анкера, характеристики основания, схема нагружения, результаты измерений и характер выявленных дефектов. При необходимости специалисты аккредитованной лаборатории подготавливают техническое заключение с рекомендациями по увеличению количества анкеров, изменению глубины заделки, замене крепежа или усилению бетонного основания. Стоимость работ может составлять от 3621 руб/м² в зависимости от количества точек и сложности доступа.
В чем особенности испытания механических анкеров на сдвиг?
Испытание на сдвиг необходимо, когда механический анкер воспринимает поперечные усилия, возникающие от веса оборудования, ветровой нагрузки, вибрации, давления, движения людей или технологических воздействий. В отличие от проверки на вырыв, при сдвиговой нагрузке оценивается способность крепежа сопротивляться смещению вдоль поверхности бетонного основания. Такой контроль особенно важен для опорных элементов, консолей, поручней, кабельных трасс, навесных конструкций и узлов крепления оборудования.
До начала работ определяется направление предполагаемой нагрузки и выбирается схема нагружения. Специалисты оценивают расстояние от анкера до края бетонного основания, взаимное расположение соседних креплений, состояние монтажной зоны и наличие трещин. Эти факторы напрямую влияют на результат, поскольку при недостаточном расстоянии возможно скалывание бетона, а при близком расположении нескольких анкеров может происходить перераспределение усилий между точками крепления.
Для проведения испытаний используется специальное нагружающее устройство, которое передает на анкер поперечную силу через опорную деталь или испытательную скобу. Значение нагрузки контролируется динамометром, а перемещения измеряются индикаторами или электронными датчиками. Инструментальные измерения выполняются по заданной программе, с фиксацией промежуточных значений и наблюдением за поведением соединения. При необходимости дополнительно проводится испытание на растяжение, если в реальных условиях крепление воспринимает одновременно вертикальную и горизонтальную составляющие.
Критериями оценки являются достигнутое усилие, величина остаточного смещения, деформация крепежа, состояние шайб и опорных элементов, а также наличие сколов, трещин и признаков разрушения основания. После обработки данных определяется фактическая несущая способность крепления и рассчитывается коэффициент запаса относительно расчетной нагрузки. В итоговый протокол результатов включаются сведения об объекте, примененном оборудовании, погрешности измерений, фактических нагрузках и характере повреждений. На основании отчета заказчик получает техническое заключение о пригодности узла к эксплуатации, необходимости дополнительного контроля качества или выполнении усиления. ЭкспертизаРоссия выполняет такие работы с учетом условий объекта и требований действующей нормативной документации.
Какие факторы влияют на достоверность результатов испытания анкеров?
Достоверность испытания механических анкеров зависит не только от точности динамометра, но и от целого комплекса факторов, связанных с конструкцией, основанием, монтажом и организацией работ. На первом этапе необходимо правильно определить назначение крепежа, направление усилия и расчетную нагрузку. Если фактические условия эксплуатации отличаются от данных в техническом задании, результаты могут быть неправильно интерпретированы даже при использовании исправного измерительного оборудования.
Особое значение имеет состояние бетонного основания. Прочность бетона, влажность, наличие трещин, пустот, коррозии арматуры, ослабленных участков и ранее выполненных отверстий влияют на поведение анкера под нагрузкой. Также проверяются диаметр и глубина отверстия, расстояние до края, шаг между креплениями, качество очистки отверстия и соблюдение требований производителя по моменту затяжки. Ошибки монтажа нередко становятся причиной преждевременного срыва анкера, чрезмерного перемещения или локального разрушения основания.
На точность влияют правильность установки нагружающего устройства, соосность приложения нагрузки, надежность опирания оборудования и отсутствие посторонних воздействий. Если нагрузка прикладывается с перекосом, одновременно возникает изгибающий момент, который искажает оценку работы анкера. Поэтому перед началом процедуры специалисты проверяют оборудование, выполняют контрольную установку и определяют исходное положение измерительных приборов. Показания фиксируются на каждой ступени нагрузки, что позволяет оценить не только максимальное значение, но и характер деформации крепежа.
Методика проведения выбирается с учетом типа анкера, материала основания и эксплуатационной задачи. Измерительное оборудование проходит проверку, а в документах указываются его характеристики и погрешность измерений. При необходимости испытания выполняются в нескольких точках, чтобы получить объективную картину состояния креплений, а не оценивать конструкцию по одному случайному результату. В Красноярском крае специалисты проводят контроль с учетом местных условий, доступности зоны и требований проекта. По завершении составляются протокол результатов и техническое заключение, где отражаются все результаты измерений, выявленные отклонения, фотофиксация и вывод о соответствии требованиям. Отправьте запрос КП Денису Артемовичу, чтобы специалисты могли оценить объем работ по предоставленным исходным данным.
Когда испытание механических анкеров необходимо проводить повторно и какие документы выдаются?
Повторное испытание механических анкеров требуется в случаях, когда изменились условия эксплуатации, выполнялись ремонтные или монтажные работы, появились трещины и сколы, были зафиксированы смещения конструкций либо первоначальные результаты не позволяют сделать однозначный вывод о надежности соединения. Дополнительный лабораторный контроль также может потребоваться после усиления бетонного основания, замены крепежа, изменения нагрузки, реконструкции здания или установки нового оборудования.
Проверка необходима и тогда, когда при первичном испытании обнаружены заметная деформация крепежа, ослабление гайки, повреждение резьбы, нарушение положения монтажной петли, разрушение защитного слоя или частичный срыв анкера. Если крепление работает в условиях постоянной вибрации, переменной нагрузки, повышенной влажности, агрессивной среды или значительных температурных перепадов, периодичность контроля устанавливается проектной и эксплуатационной документацией. Важно учитывать не только факт достижения требуемой нагрузки, но и сохранение работоспособности соединения после снятия усилия.
Перед повторной процедурой специалисты сопоставляют прежние протоколы с текущим состоянием конструкции. Определяются одинаковые или сопоставимые точки, проверяется схема нагружения, уточняется расчетное предельное усилие и оценивается возможность безопасного проведения работ. При необходимости выполняются дополнительные инструментальные измерения бетонного основания, контроль геометрии, обследование закладной детали и проверка состояния соседних анкеров. Если узел воспринимает разные виды усилий, может назначаться испытание на растяжение и испытание на сдвиг.
По итогам заказчику предоставляется комплект документов, состав которого зависит от задачи и требований проекта. Обычно он включает акт выполнения работ, протокол результатов по каждой испытанной точке, описание примененной методики, сведения об измерительном и испытательном оборудовании, данные о погрешности измерений, фотофиксацию, схему расположения креплений и техническое заключение. В выводах указывается фактическая несущая способность крепления, наличие или отсутствие дефектов, соответствие требованиям и рекомендации по дальнейшим действиям. Компания работает Пн-Пт 09-18 Сб-Вс вых.. Компания выполняет контроль качества с 2013 года, а с 2013 года по 2026 выполнено более 2574 заказов. При заказе услуги под ключ скидка от 16 процентов.
